當前位置:首頁 > 關于我們 > 三維測繪掃描


逆向工程(又名反向工程,Reverse Engineering-RE)是對產品設計過程的一種描述,也是一種產品設計技術再現過程,即對一項目標產品進行逆向分析及研究,從而演繹并得出該產品的處理流程、組織結構、功能特性及技術規格等設計要素,以制作出功能相近,但又不完全一樣的產品。
逆向產品設計就是根據已經存在的產品,反向推出產品設計數據(包括各類設計圖或數據模型)的過程,源于商業及軍事領域中的硬件分析。在工業設計中的應用已經很久了,比如汽車工業中常用的車體放樣設計就是逆向工程的很好實例。
通過三維掃描技術可以獲得掃描物體的外形三維數據,將獲得的三維掃描數據和原始的三維圖紙進行3D比較分析,可以輕松獲得各個位置的偏差值,為大曲面,復雜結構的尺寸檢測提供友好的解決方案。
除此以外,還可以通過三維數據的擬合輕松獲得諸如同軸度,孔距孔徑,裝配間隙等數據,在三維數據中提取和獲得二維尺寸。


蘇州創恩智能科技--我們的三維掃描設備資源

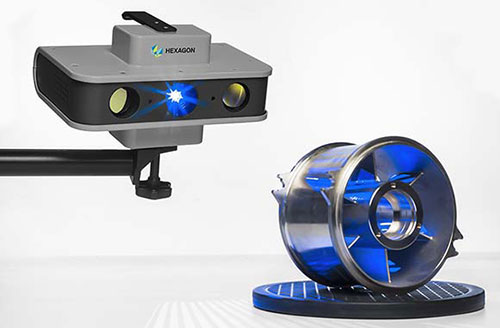

??怂箍?nbsp; 藍光測量系統是一種高速、非接觸光學3D拍照式測量解決方案



相機

? 3X1200萬16位工業CCD相機,針對工業及測量進行了專門的優化設計。

?單幅測量時間:  0.01 sec

?獨特的設計保護光學測頭不受溫度變化的影響。


投影及3D重構技術

?快速投射立體視場技術

?更先進的投影光斑可供選擇:動態光斑技術( DSP)或數字光斑技術( DLP),以上兩種配

置均可供選擇。

?集成了2D和3D圖形分析和邊緣檢測引擎,使得特征邊緣及表面檢測更為精準。


工位環境要求

工作溫度:   5-35℃(受限于電腦要求,特殊需求可以加裝冷卻系統)

工作光線:    對光線不敏感,普通工業環光照,一般環境光或間接的日光

震動環境:  免疫震動影響,設計用于重型機械旁工作(沖壓機、大型數

控機床、機器人旁等)


認證及標準

CE/TUV/FCC

VDI/VDE 2634 Part3 光學測量系統標準

NIST計量檢測溯源標準

ISO 9001:2000

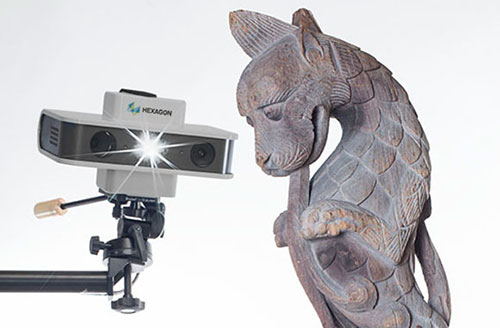

緊湊型掃描儀

基于先進的非接觸光學掃描技術和光柵投影技術,PrimeScan提供極具吸引力的高精度入門級解決方案。
采用人機工程原理的緊湊式設計,超小工作距離,是一款可以在桌面、狹小空間使用的理想掃描方案。


最具吸引力的掃描設備
在3D曲面掃描領域,白光掃描作為一種成功的檢測設備,廣泛應用于工業與非工業領域?;诜墙佑|光學掃描技術,即使非常復雜的表面及機構也能快速、高精度的檢測。專業的機械結構與先進的熱穩定技術,衍生出高精度、高穩定性的掃描產品。
應用光柵投影技術和先進軟件算法,提供最好的測量方案。



完美的掃描應用方案
PrimeScan可提供多達24種不同分辨率和測量范圍的配置,可以解決客戶各種各樣的測量需求。測量范圍從50mm到100mm,輕松捕捉任何尺寸工件的特征測量。
功能強大的PrimeScan可掃描高亮和高暗工件表面而無需進行任何預處理,集成的激光指示燈可輕松定位測量目標。
提供藍色和白色兩種光源,分別應用于工業領域和需要彩色數據的文物、藝術和設計等領域。

◆ 相機分辨率:2 x 2 Megapixel,2 x 5 Megapixel或 2 x 8 Megapixel
◆ 投影單元:微結構光柵投影技術(MPT)
◆ 投影分別率:28 Megapixel
◆ 光源:100W高能LED(藍或白)
◆ 視場:50mm~1000mm(根據配置)
◆ 最短測量時間: 1秒
◆ 尺寸:300 mm x 210 mm x 175 mm
◆ 適用溫差范圍: 5 °C至 45 °C,非冷凝
◆ 電源:AC 110/230 Volt, 50-60 Hz

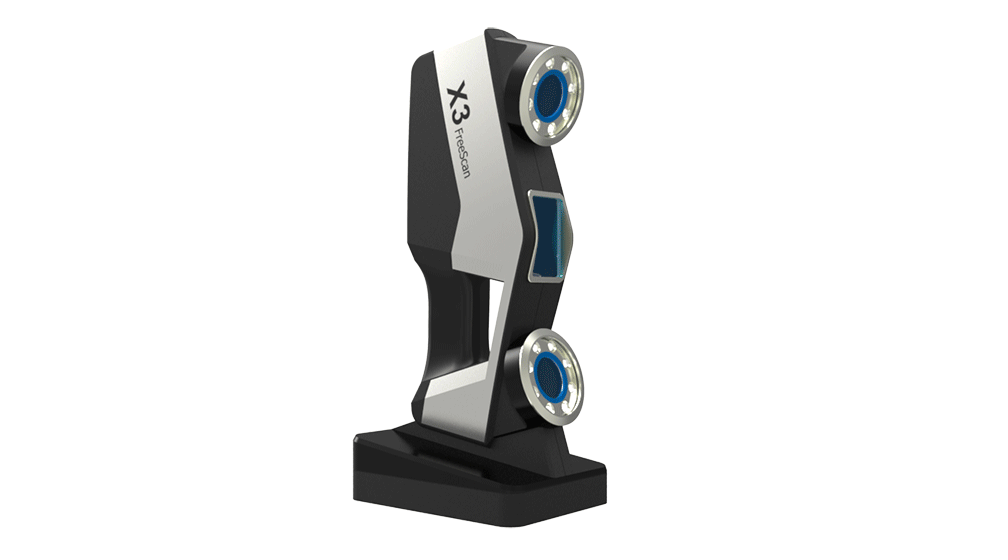

FreeScan X3激光手持三維掃描儀


FreeScan X3激光手持三維掃描儀,是天遠三維首款手持式激光三維掃描儀。設備重量僅有0.95kg,滿足當下用戶對于超便捷掃描儀的需求;
全新線激光陣列3D掃描技術,掃描速率240,000 次/秒,掃描精度高達0.030mm,兼具快速與精準的雙重優勢。


  功能特性
          • ◆ 超便攜的激光手持式三維測量系統;
          • ◆ 精度高達0.030mm,依據德國VDI/VDE 2634標準;

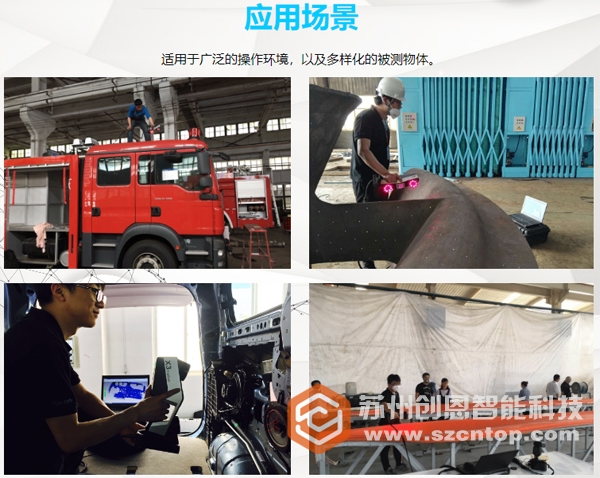

          • ◆ 適應室內、戶外等各種復雜環境的測量任務;
          • ◆ 高速掃描:240,000次/秒;
          • ◆ 小巧、輕便,重量僅0.95kg,可深入狹小空間操作;
          • ◆ 掃描速度快,操作簡單;
          • ◆ 測量空間大、穩定性好;
          • ◆ 可滿足多種掃描需求,不受物體大小、材質、顏色等影響;

 三維掃描 案例

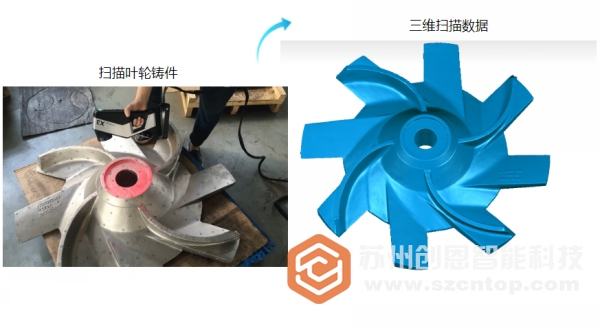

FreeScan X3激光手持三維掃描儀,掃描速度快,獲取數據完整。

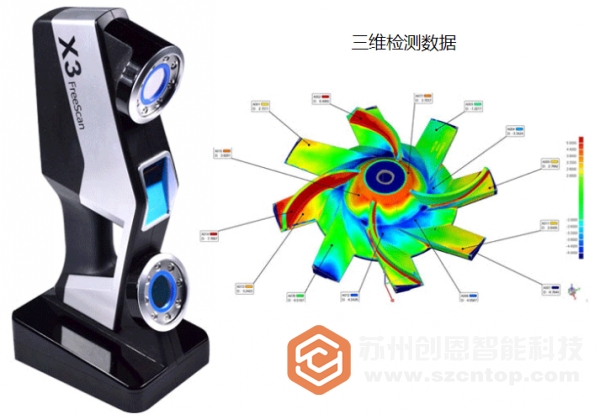

掃描完成后將掃描數據導入到專業檢測軟件,可快速生成檢測報告。
