CATIA逆向設計（抄數）
熟悉了逆向設計基本流程，對于那些有意于逆向設計并是使用CATIA設計的人一個學習的參考，希望有用。
1. 打開CATIA軟件

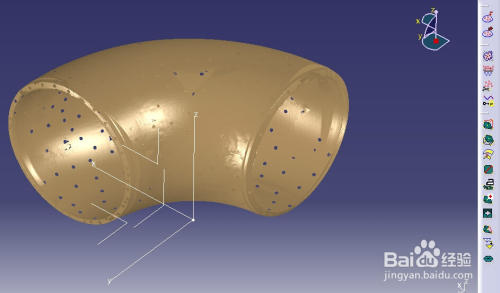

進入Digitized shape Editor模塊，導入點云文件或stl文件，對于點云文件我們可以使用這個模塊進行編輯，封裝從合適設計的stl數據。（要熟悉這個模塊）
2. 建立設計基準
任何三維設計，都是要有設計基準，一切都要使用基準去設計，才能保證設計的準確性。（要精通這個工作）

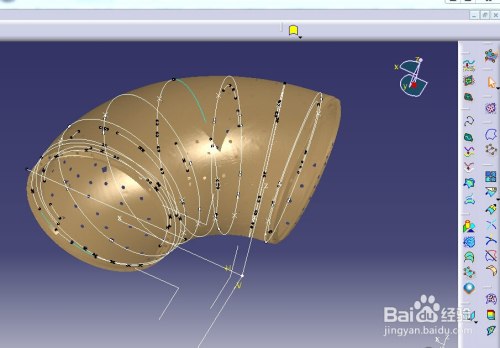

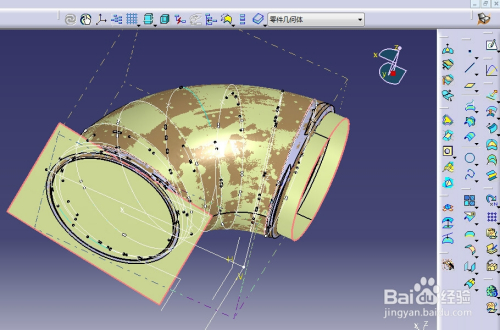

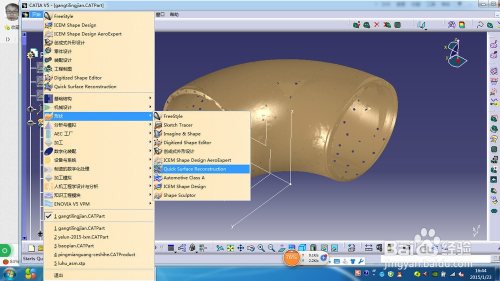

3. 進入CATIA的Quick Surface Reconstruction模塊，使用基準面對stl數據進行切面，然后建立參考設計曲線。（要熟悉這個模塊）

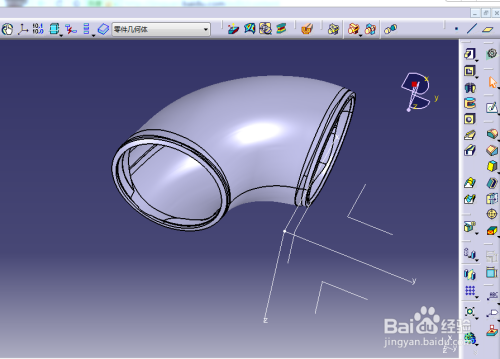

4. 進入CATIA的創成式曲面設計模塊，綜合使用這個模塊的命令設計和參考的stl數據基本一致的三維曲面，之后再到零件設計模塊完善數據的結構。（對于結構簡單的可以直接到零件設計模塊完成設計）（必須精通零件模塊和創成式曲面設計模塊，這是學習逆向設計的基礎）。
5. 完成設計，保存文件。（設計過程中，每隔一個時間保存一次文件，防止發生電腦問題和停電問題，避免浪費工作）
對于設計數據要給客戶，而客戶使用的是不同軟件是，可以使用另存出step和iges格式的數據 ，這是所有三維軟件的通用格式文件。
6. 熟悉以上的步驟，熟悉提到的模塊，你的逆向設計工作就完全可以勝任了。
